RS 232 pre AZbox HD

[zbyneksk]

Konektor RS232 zde v AzBoxHD Elite opravdu neni, tedy alespon ja ho tady nemam.

Nicmene na zakladni desce jsou 4 piny a kdyz budete sikovni, tak se na ne napichnete, ale bacha at to neodpalite.
Jak pisu, nekdo to musel experimentalne overit, ze to funguje. Pokud to budete zkouset, tak pouze na vlastni nebezpeci,

Kód: Vybrat vše

    J3 - pinout (pohled od zdroje)
    .---------.
    | o o o o |
    '---------'
      ^ ^ ^ ^
     /  | |  \
   TX GND +5V RX

V mem pripade jsem k tomu pouzil konektor ze stareho kabelu od FDD mechaniky a napojil na konvertor RS232-TTL.
Pro lepsi orientaci jsem si na nem udelal alespon znacky. Nicmene je to jen na vas, jak to udelate, fantazii se meze nekladou.

POZOR !!!
Prosim davejte si patricny pozor, at ten konektor posleze neprehodite!
P.S. stejne si myslim, ze se nekdo takovy najde (drive nebo pozdeji).

Nakonec jeste par obrazku:

[tonko]

Pekny postup, bolo by vhodne zdoraznit rozdiel medzi RS232-TTL a RS232 pouzivaneho v PC.
V TTL logike je logicka 0 reprezentovana 0 az 0,7V a logicka 1 je reprezentovana 5 V (niekedy 3 az 5V)
V klasickom pocitacovom COM porte je logicka 0 reprezentovana -15 az -10V a logicka 1 je reprezentovana +10 az +15V
Pripojenie pocitacoveho COM portu priamo na piny AZBoxu povedie preto velmi pravdepodobne k jeho zniceniu.
Preto vzdy pouzivat prevodnik TTL na RS232 v PC ! Prevodnik sa da aj postavit, je to par suciastok v hodnote do 3E.

[zbyneksk]

Pripojenie pocitacoveho COM portu priamo na piny AZBoxu povedie preto velmi pravdepodobne k jeho zniceniu.

No nevedlo, uz tom mam experimentalne overeno, ale radeji to neopakujte. Staci kdyz jsem to testnul ja.
Bohuzel schema nemam, tak to bylo jen metodou pokus omyl.

Taky jsem tam napsal, ze je potreba pouzit konvertor RS232-TTL, ale uz asi malo zduraznil.

Takze napravuji.
Mezi AZBoxHD a COM port pocitace je nutne vlozit prevodnik urovne RS232 na logiku TTL.

A ted jeste pro natvrdle:

POZOR!
Pro pripojeni PC s AZBoxHD je potreba POUZIT PREVODNIK urovne RS232-TTL.

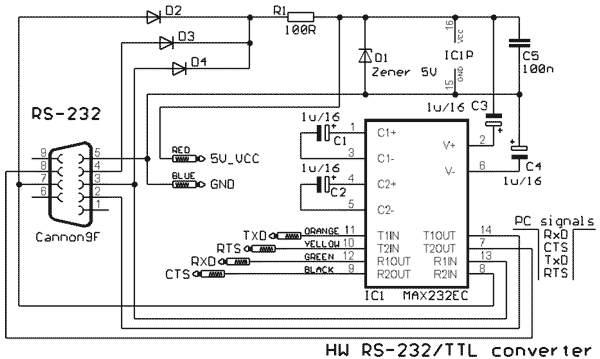

Konkretne jsem pouzil toto zapojeni:

[tonko]

Dovolil som si upravit tebou dodanu schemu tak, aby bola co najednoduchsia pri zachovani plnej funkcnosti
Aj tvoja je plne funkcna, ale ma par zbytocnych komponentov ktore mozu odradit kutilov od stavby. Dvojite napajanie nie je treba a ani ostatne signaly mimo TX a RX. Taktiez som upravil popisy vyvodov tak, ako ich mas na doske.
Mimochodom pri otoceni konektora na doske dojde vdaka zenerovej diode v prevodniku k skratu v 5V vetve boxu, neviem ci ma zdroj v Boxe ochranu

[zbyneksk]

Uvadim jen jak jsem k tomu dospel ja. Netvrdim, ze to nejde jinak.

Ano, v podstate lze pouzit jakekoliv funkcni zapojeni nebo prevodnik s MAX232 (5V verze).
Nepredpokladam, ze toto vlakno bude o prevodnicich urovne RS232-TTL, takze par poslednich prikladu:
http://www.compsys1.com/support/docs/a232dbl.pdf
http://www.compsys1.com/support/docs/a232dbr4.pdf
http://www.compsys1.com/support/docs/a232dbt.pdf
Abych predvidal vsechny moznosti a nevyzpytatelnost zdejsich uzivatelu, tak chci jeste podotknout, ze je potreba pouzit 5V verzi (nebot taky existuje 3,3V verze).

Aby bylo jasno i pro ostatni:

[zbyneksk]

Na jednom zahranicmi foru se objevilo podobne zapojeni RS232 jako jsem testoval.

[grantec]

Kto si netrufa na postavenie prevodnika , moze pouzit v sufliku povalujuci sa datovy kabel od Siemens S 55 mobilu. Kabel uz prevodnik obsahuje .
original Siemens data cable DCA-510 (USB)
original Siemens data cable DCA-500 (serial)


zapojenie konektora :
1.Vin
2.Gnd
3.Tx
4.Rx
5.CTS
6.RTS
7.DCD
8.Audio P
9.-
10.Audio N
11.GND
12.EPP
Najviac sa na to hodia noname kable siemens, ktore maju napajanie prevodnika zapezpecene z PC. Pri originalnom kably je nutne pripojit napajanie VCC

[PetrT30]

TTL - nevím sice co to je, ale chci se zeptat zda se dá použít jako převodník USB-RS232.
Pokud ano bude fungovat jako ten TTL převodník?

[jirkaj]

TTL logika -> http://cs.wikipedia.org/wiki/TTL_%28logika%29
Tento kabel se nedá použít přímo, nahrazuje právě chbějící port v PC a na výstupu RS232 je logicka 0 reprezentovana -15 az -10V a logicka 1 je reprezentovana +10 az +15V jak již bylo uvedeno. Na tento kabel bys musel připojit ten převodník podle návodu. :)

[zbyneksk]

TTL - nevím sice co to je, ale chci se zeptat zda se dá použít jako převodník USB-RS232.
Pokud ano bude fungovat jako ten TTL převodník?

Lide, prosim Vas ctete nez napisete nejakou obludnost. O kousek vyse je napsano:
Mezi AZBoxHD a COM port pocitace je nutne vlozit prevodnik urovne RS232 na logiku TTL.
